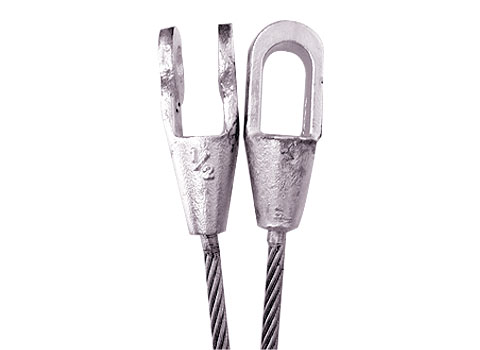

소켓 가공방식에는 합금(주석, 아연) 및 합성수지(RESIN)를 주입하여 단말부를 고착(Molding)시킨   방식으로 슬링와이어 가공방식에 가장 하중효율(100%)이 우수한 방식으로 별도의 슬링사용   하중표가 요구되지 않으며, 슬링와이어의 사용하중을 구하고자 할 경우는 와이어로프 절단하중에   5:1의 안전율을 적용하여 사용하면 됩니다.

청구사양   ▪ WIRE ROPE DIA : (00 mm)   ▪ WIRE ROPE 구조 및 절단하중 : 6XWS(36)RC (00 TON)   ▪ 슬링와이어의 길이 : (00 M)   ▪ 소켓 TYPE : (OPEN, CLOSED 중 선택)   ▪ MOLDING 방식 : (합금, RESIN 중 선택)

구 분	주 요 공 정	품 질 보 증	인 증 규 격
합금 (Molten metal)	단말부에 Socket을 부착    하여 용융아연(순도 99.99%)    주입하여 고착시킨다.   아연용융온도는    440±20℃로 유지하고 Socket    예열은 금속주입이 용이    하도록 120도 이상의 적절한    온도를 유지토록 한다.   Socket 내경부의 시이징은    3-4d의 길이가 필요하다.  소켓트와 로프의 중심축을    일치시켜 각 와이어에 걸리는    장력이 균일하도록 해야하며    소켓트에 끼워진 로프의 길이가    적어도 20d 이상 수직을    유지할 것.	아연응고 후 cone을    제거했을 때 육안상 이상    없을 것.   육안 검사시 Rope와     Socket mouth간 완전히 환형    (둥근테)으로 될 것.   Rope의 파단강도 40% 하중    PROOF TEST에서, Rope는    MOUTH로부터 Basket 길이의    2% 이상 움직임이 없어야 한다.	ISO 7595
